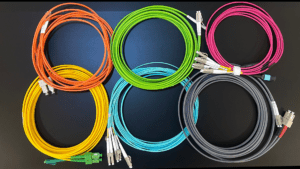

Comment bien choisir ses jarretières optiques: le guide Pureoptics.

Dans le monde des infrastructures réseau, les jarretières optiques jouent un rôle clé. Ce câble de fibre optique équipé de connecteurs à chaque extrémité, permet de relier des équipements actifs (comme des SFP/SFP+, des switches, des serveurs) à des panneaux de brassage ou directement entre eux. Un mauvais choix de jarretière peut provoquer des pertes, une incompatibilité ou même un arrêt de service.

Voici le guide technique Pureoptics pour tout comprendre et faire les bons choix.

Monomode vs Multimode : la base de toute décision

Le premier critère à prendre en compte pour choisir une jarretière optique est le type de fibre : monomode ou multimode. Les deux fibres ne permettent pas d’atteindre les mêmes distances, chacune étant conçue pour un usage spécifique.

Fibre monomode (OS2)

• Diamètre: 9/125 µm
• Propagation : un seul mode lumineux (mono)
• Avantage : portée très longue (jusqu’à 200 km avec équipement adapté)
• Usage : Tous types

Fibre multimode (OM1 à OM5)

• Diamètre : 50 ou 62,5/125 µm
• Propagation : plusieurs modes lumineux (multi)
• Avantage : courtes distances
• Usage : réseaux internes, datacenters, intraréseaux.

En résumé, la fibre monomode est destinée aux longues distances, tandis que la fibre multimode est adaptée aux distances plus courtes.

Standards OM : quelles différences entre OM1, OM2, OM3, OM4, OM5 ?

Voici les types de jarretières optiques que nous préconisons en fonction du débit de la liaison.

Cas d’usage :

• OM3 : pour des liens 10G entre serveurs et switchs sur maximum 300 m
• OM4 : pour du 40G ou 100G dans un datacenter
• OM5 : pour les infrastructures SWDM (multiplexage en longueur d’onde)

Connecteurs optiques : bien comprendre LC, SC, ST, MPO, APC…

Le connecteur optique, situé à l’extrémité de la jarretière, permet de la connecter à un équipement réseau. Son format et sa technologie doivent impérativement être compatibles avec les ports utilisés afin d’assurer une connexion fiable et sans perte.

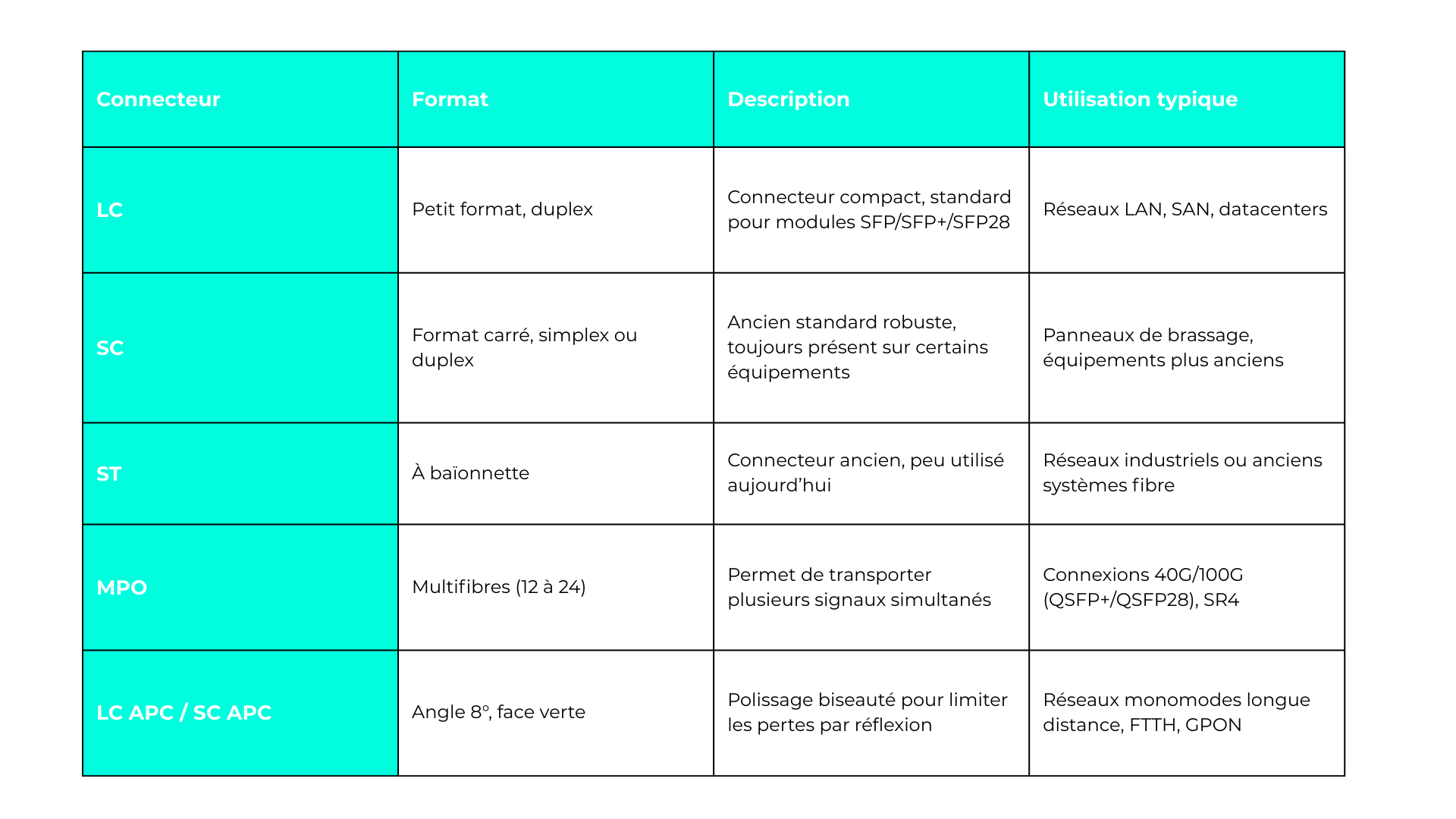

Connecteurs les plus utilisés :

UPC vs APC :

Ces acronymes correspondent au type de polissage appliqué à l’extrémité du connecteur optique d’une jarretière (là où la fibre est en contact avec une autre).

UPC (Ultra Physical Contact) est un connecteur poli droit, avec un bon alignement des fibres. Il offre de faibles pertes et un retour optique autour de -55 dB.C’est le polissage le plus courant. Il est idéal pour les réseaux classiques comme les LAN ou datacenters.

APC (Angled Physical Contact) est un connecteur poli avec un angle de 8°, qui réduit fortement les réflexions optiques (retour optique ≤ -60 dB). Il est recommandé pour les longues distances, les réseaux FTTH, PON ou GPON, et les lignes sensibles.

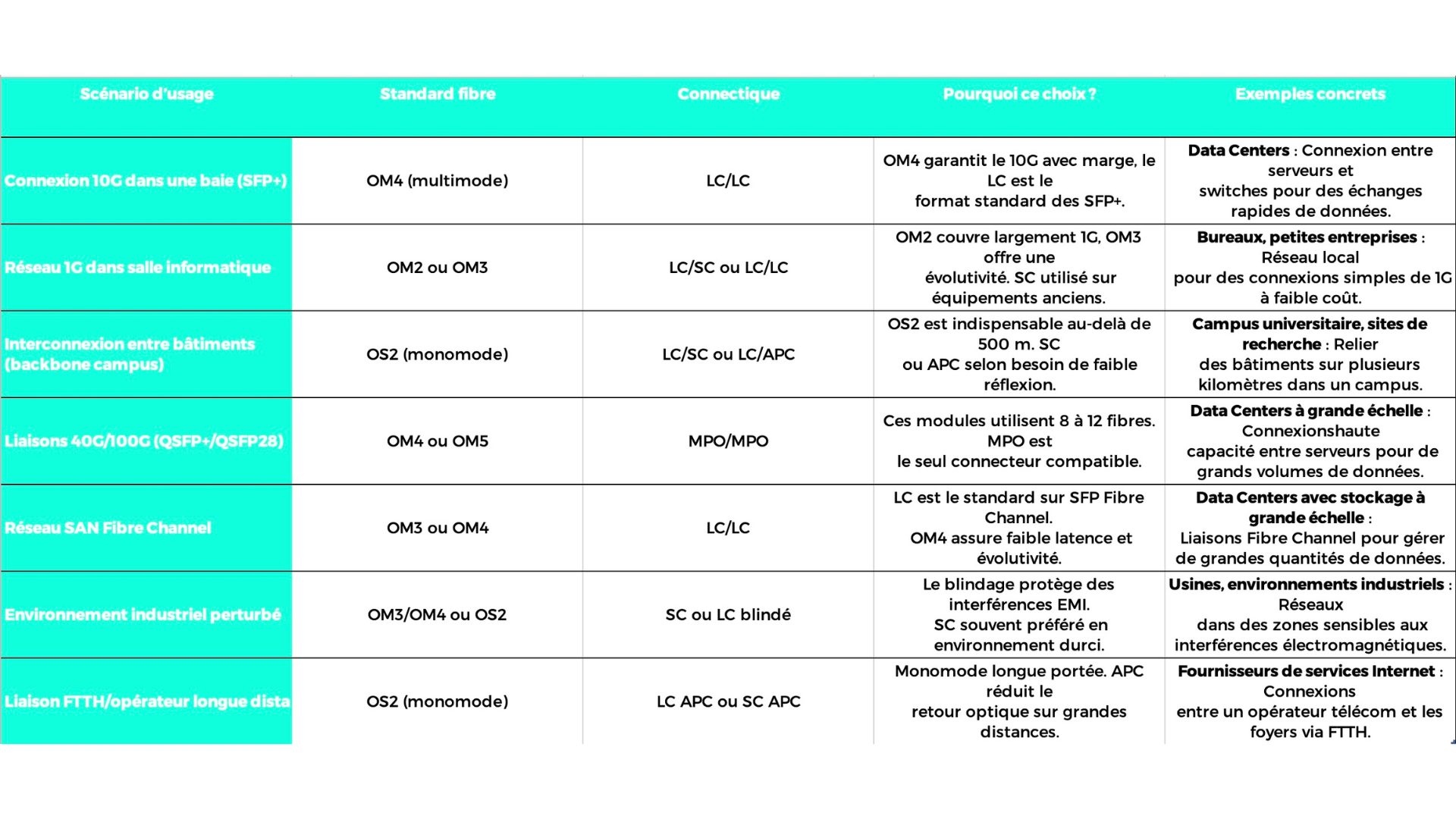

Quelles jarretières pour quels besoins ?

Les standards OM4 et OM5 sont désormais les plus utilisés, offrant des débits élevés, essentiels pour les datacenters modernes et les applications à haut débit. Quant au monomode OS2, il reste indispensable pour les liaisons longue distance, avec une portée impressionnante qui répond aux besoins des télécommunications et des infrastructures extra-sites.

Pourquoi choisir Pureoptics ?

Pureoptics, c’est l’expertise optique made in France :

✅ Stock immédiat à Paris (3 800 jarretières disponibles)
✅ Livraison rapide via DHL
✅ Personnalisation complète (longueur, gaine, connecteurs, blindage…)

💡Bon à savoir: Les jarretières Pureoptics peuvent être personnalisées sur demande : blindage, surgaînage, connecteurs uniboot, polarité spécifique pour MPO, ou encore diamètre renforcé pour environnements exigeants. Pour toute demande contactez nous https://www.pureoptics.net/contactez-nous/ .

Que ce soit pour le choix entre monomode et multimode, la compréhension des standards OM, la sélection des connecteurs appropriés ou l’adaptation des jarretières à des environnements exigeants, chaque détail est crucial pour assurer la performance et la fiabilité de votre réseau. C’est pourquoi nous avons développé des jarretières optiques de haute qualité, entièrement personnalisables en fonction de vos contraintes techniques. Nos équipes d’experts sont à votre disposition pour vous accompagner, que ce soit pour une infrastructure réseau interne ou une application à longue portée. Pour en savoir plus, découvrez notre gamme complète de jarretières optiques : https://www.pureoptics.net/categorie-produit/jarretieres-optiques/
